a.体积小、重量轻、流量大、抗结冻、抗水锤。 b.单一排冷凝水曲线,容易选择型号。 c.不锈钢碟片,抗蚀耐磨。 d.可加装排放阀或温度传感器,二选一 e.可使用于过热蒸汽。 f.适用于一般主蒸汽管排冷凝水。 g.全部型号均附过滤器。 h.装置时需水平,不能歪斜。 i.可更换零件。 j.保固一年。
D60、D60F疏水阀材质表
保温盖 |
304 不锈钢 |
外壳 |
ASTM A216 WCB 铸钢 |
碟片盖 |
301 不锈钢 |
蝶片 |
420 硬化不锈钢 |
阀座 |
420 硬化不锈钢 |
垫片 |
石墨垫片 |
过滤网 |
304不锈钢 |
过滤网 |
304不锈钢 |
过滤网塞 |
碳钢 |
过滤网垫片 |
软铁 |

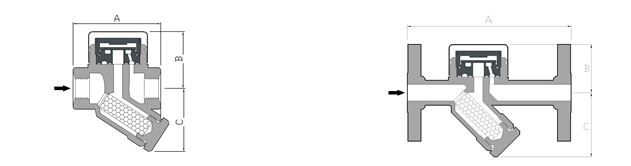

No. D60、D60F 系列 尺寸单位 (MM). 最高操作压力 (KG/CM2) .重量 (KG)
型号 |
口径* |
A |
B |
C |
最大操作压力 |
重量 |
D60 |
15.20 |
80 |
52 |
58 |
46 |
1 |
25 |
90 |
55 |
65 |
46 |
1.3 |
D60F |
法兰口径* |
A |
B |
C |
最大操作压力 |
重量 |
15 |
150 |
48 |
59 |
46 |
3.5 |
20 |
150 |
60 |
60 |
46 |
5 |
25 |
160 |
62 |
62 |
46 |
6 |
*NPT BSPT SW 均可提供。
|
